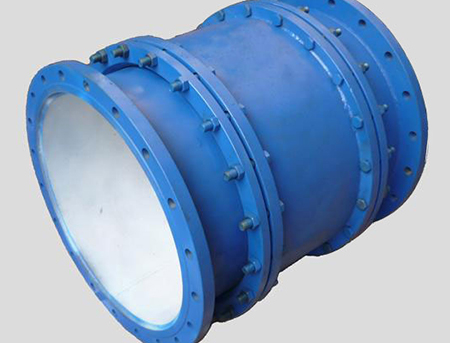

D型大撓度伸縮器(補償接頭)瑞興專利產品，大撓度伸縮接頭又稱大撓度管道伸縮器是在吸收行業管道技術并結合我國管道運輸和地理地質實情基礎上研究開發的一種新型管道連接器。其主要結構有短管法蘭、壓蓋、滑動管和密封裝置等組成。它采用獨特的抗軸力設計，結構簡單、密封性能可靠、抗拉脫力強。具有較大的可撓量和伸縮量，適用于工況惡劣，地形復雜場合的管道連接。
性能特點：
     D型大撓度松套補償接頭大撓度松套補償接頭是在吸收國外先進技術并結合我國實情基礎上研究開發的一種新型管道連接器。其主要結構短管法蘭、本體、壓蓋、檔圈、限位塊、密封副、壓緊構件組成，用于吸收軸向位移和撓度為6°～7°的角位移的管道松套連接的裝置。它采用獨特的抗軸力設計，結構簡單、密封性能可靠、抗拉脫力強。具有較大的可撓量和伸縮量，適用于工況惡劣、地形復雜場合的的管道連接。
D型大撓度松套補償接頭技術參數：

序號	名稱	數量	材料
1	短管法蘭	2	Q235、20、不銹鋼
2	固定螺柱	-	Q235
3	固定螺母	-
4	壓蓋	2	Q235、20、不銹鋼
5	滑動管	1	Q235、20、不銹鋼
6	螺栓	1	Q235、35、不銹鋼
7	螺母	-
8	限位塊	2	Q235、20
9	擋圈	2
10	密封圈	2	NBRFPMNBR

稱尺寸 DN	可撓量	伸縮量 mm	L	D1	法蘭連接尺寸
					0.6Mpa			1.0Mpa			1.6Mpa
					D	K	n-do	D	K	n-do	D	K	n-do
100	7	±60	520	305	210	170	4-￠18	220	180	8-￠18	220	180	8-￠19
200			560	415	320	280	8-￠18	340	295	8-￠23	340	295	12-￠23
300			605	530	440	395	12-￠23	445	400	12-￠23	460	410	12-￠27
400			660	645	540	495	16-￠23	565	515	16-￠27	580	525	16-￠30
500			670	750	645	600	20-￠23	670	620	20-￠27	715	650	20-￠33
600			720	870	755	705	20-￠27	780	725	20-￠30	840	770	20-￠36
700	6.5	±65	750	960	860	810	24-￠27	895	840	24-￠30	910	840	24-￠36
800			810	1085	975	920	24-￠30	1015	950	24-￠33	1025	950	24-￠39
900			855	1185	1075	1020	24-￠30	1115	1050	28-￠33	1125	1050	28-￠39
1000			950	1305	1175	1120	28-￠30	1230	1160	28-￠36	1255	1170	28-￠42
1200			1000	1505	1405	1340	32-￠33	1455	1380	32-￠39	1485	1390	32-￠48
1400			1050	1715	1630	1560	36-￠36	1675	1590	36-￠42	1685	1590	36-￠48
1600			1140	1930	1830	1760	40-￠36	1915	1820	40-￠48	1930	1820	40-￠56
1800	6	+75	1200	2150	2045	1970	44-￠40	2115	2020	44-￠48	2130	2020	44-￠56
2000			1250	2370	2265	2180	48-￠42	2325	2230	48-￠48	2345	2230	48-￠62
2200			1300	2570	2475	2390	52-￠42	2550	2440	52-￠56	-	-	-
2400			1420	2820	2685	2600	56-￠42	2760	2650	56-￠56	-	-	-
2600			1450	3020	2905	2810	60-￠48	2960	2850	60-￠56	-	-	-
2800			1500	3230	3115	3020	64-￠48	3180	3070	64-￠56	-	-	-
3000			1600	3440	3315	3220	68-￠48	3405	3290	68-￠62	-	-	-
3200			1780	3685	3525	3430	72-￠48	-	-	-	-	-	-
